Ħarsa ġenerali tal-prodott

Gwida Lineari Reżistenti għat-Trab hija assemblaġġ ta 'gwida lineari tas-serje HB mgħammar b'komponenti ta' siġillar imsaħħa biex jgħinu jnaqqsu d-dħul ta 'trab u debris tal-magni fil-karru. Huwa maħsub għall-assi tal-magni fejn l-arranġament standard tas-siġillar jeħtieġ protezzjoni addizzjonali.

Id-daqs tal-gwida, it-tip tal-ġarr, il-grad ta 'preċiżjoni u t-tagħbija minn qabel jintgħażlu skont ir-rekwiżiti tat-tagħbija u tal-pożizzjonament tat-tagħmir. Il-pakkett tal-protezzjoni tat-trab huwa speċifikat separatament bħala parti mill-konfigurazzjoni sħiħa tal-assemblaġġ.

Speċifikazzjonijiet Tekniċi

Parametru	Valur ta' Referenza / Medda
Tip ta' Prodott	Chrome Plating Linear Guide Rail
Ħxuna tal-kisi tal-kromju	2–5 μm*
Preċiżjoni Dimensjonali	0.003–0.03 mm*
Tul tal-Ferrovija	100–4,000 mm*
Temperatura operattiva	−20 grad sa 110 grad *
Kapaċità tat-Tagħbija	0.5–550 kN*
Ebusija tal-wiċċ	HV700–800*
Ilbes Reżistenza	3 darbiet titjib*
Koeffiċjent tal-frizzjoni	Madwar . 15% tnaqqis*

* L-ispeċifikazzjonijiet attwali jistgħu jvarjaw skont id-daqs tal-ferrovija, il-konfigurazzjoni tas-slajder, it-trattament tal-wiċċ u r-rekwiżiti tal-applikazzjoni.

Konfigurazzjonijiet tal-Protezzjoni tat-Trab

Erba' pakketti ta' protezzjoni mtejba huma elenkati fil-katalgu tas-serje HB:

SH:Wipers tat-tarf imtejba, siġilli tal-qiegħ imtejba u siġilli ta 'fuq.
ZH:Konfigurazzjoni SH bi barraxa tal-metall addizzjonali.
DH:Wipers tat-tarf imtejba doppju, siġilli tal-qiegħ imtejba u siġilli ta 'fuq.
KH:Konfigurazzjoni DH bi barraxa tal-metall addizzjonali.

Is-siġilli ta 'fuq jgħinu biex jirrestrinġu l-kontaminazzjoni li tidħol mill-wiċċ ta' fuq tal-ferrovija u ż-żona tat-toqba tal-immuntar. Barraxa tal-metall jgħinu biex ineħħu partiċelli akbar qabel ma jilħqu l-wipers tat-tarf.

Daqsijiet kompatibbli elenkati fil-katalgu huma HB20, HB25, HB30 u HB35 f'verżjonijiet tal-ġarr C/H, flimkien ma' HB45C. Komponenti addizzjonali tas-siġillar jistgħu jżidu t-tul tal-ġarr u r-reżistenza tat-tħaddim, għalhekk it-tneħħija tal-installazzjoni u l-kapaċità tas-sewqan għandhom jiġu kkontrollati mal-konfigurazzjoni magħżula.

Applikazzjonijiet ta 'Gwida Lineari Reżistenti għat-Trab

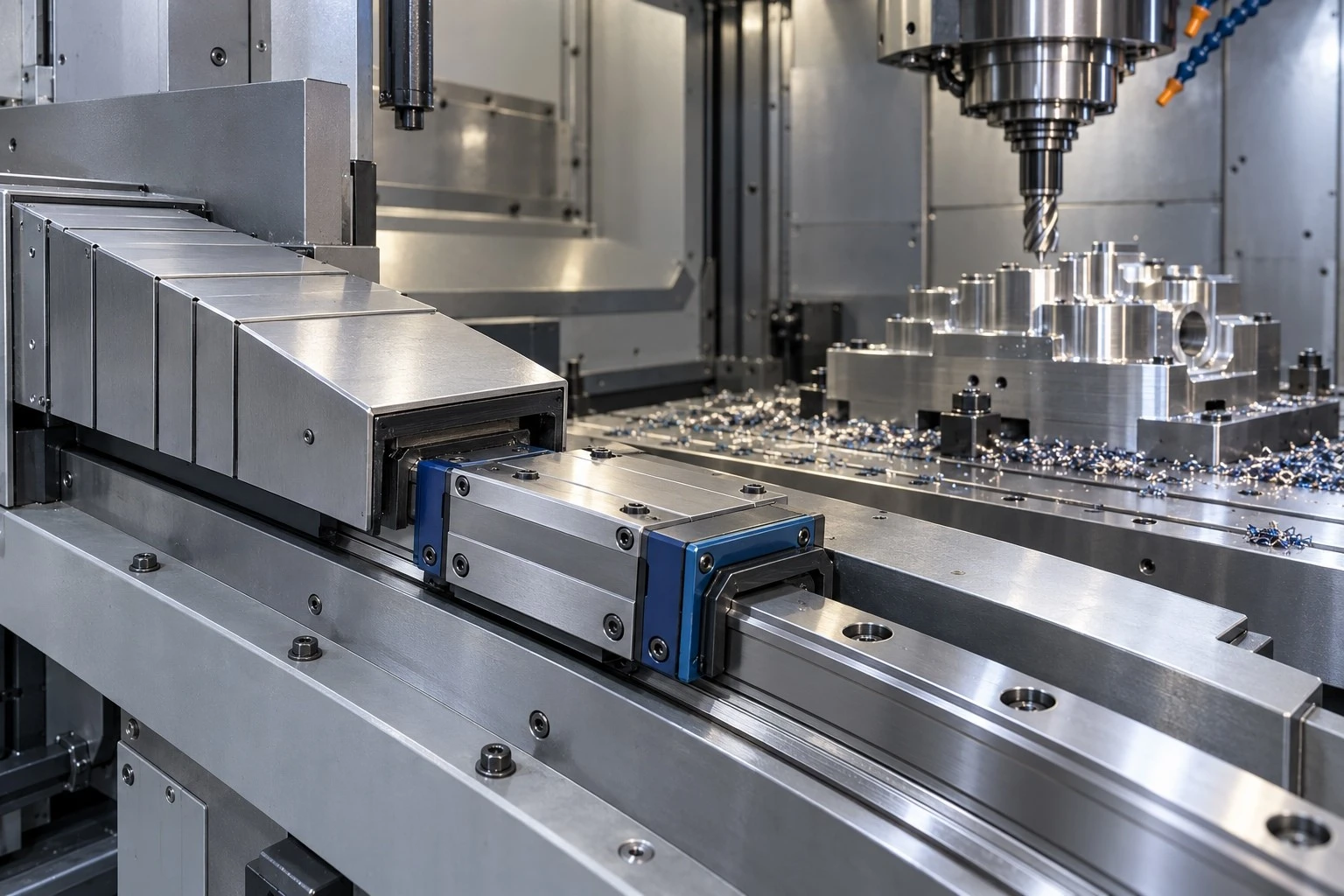

Tagħmir tal-Maċinazzjoni CNC

Għal assi tal-għalf u slides tal-magni esposti għal ċipep tat-tqattigħ. Il-pakkett ta 'protezzjoni għandu jintgħażel b'referenza għad-daqs taċ-ċippa, id-direzzjoni tal-espożizzjoni u l-protezzjoni tal-magni eżistenti.

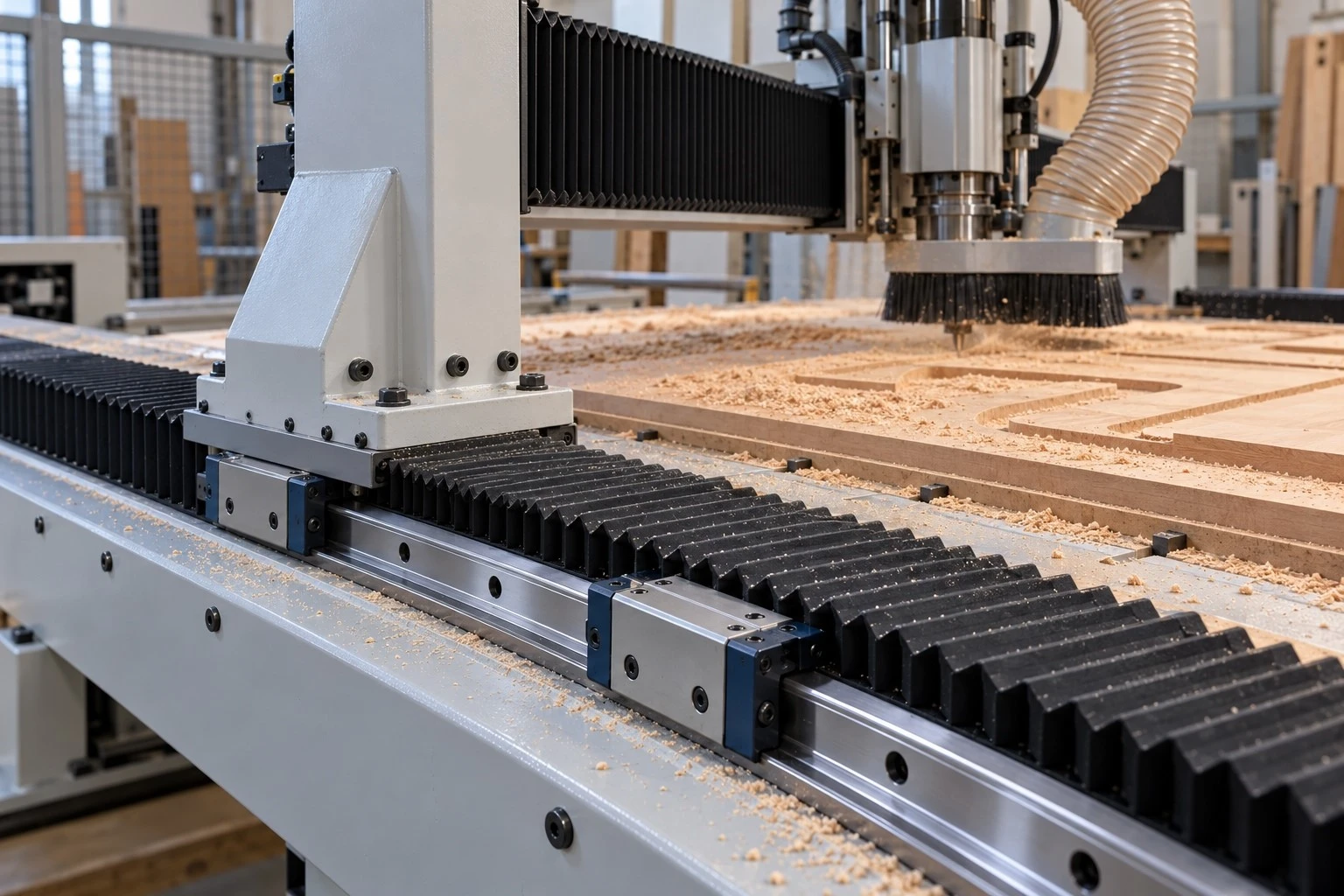

Makkinarju tax-Xogħol tal-Injam

Għal mekkaniżmi ta 'għalf u pożizzjonament esposti għas-serratura. Jistgħu jkunu meħtieġa wkoll estrazzjoni tat-trab u għata esterna, skont l-ammont ta 'trab li jilħaq il-binarji.

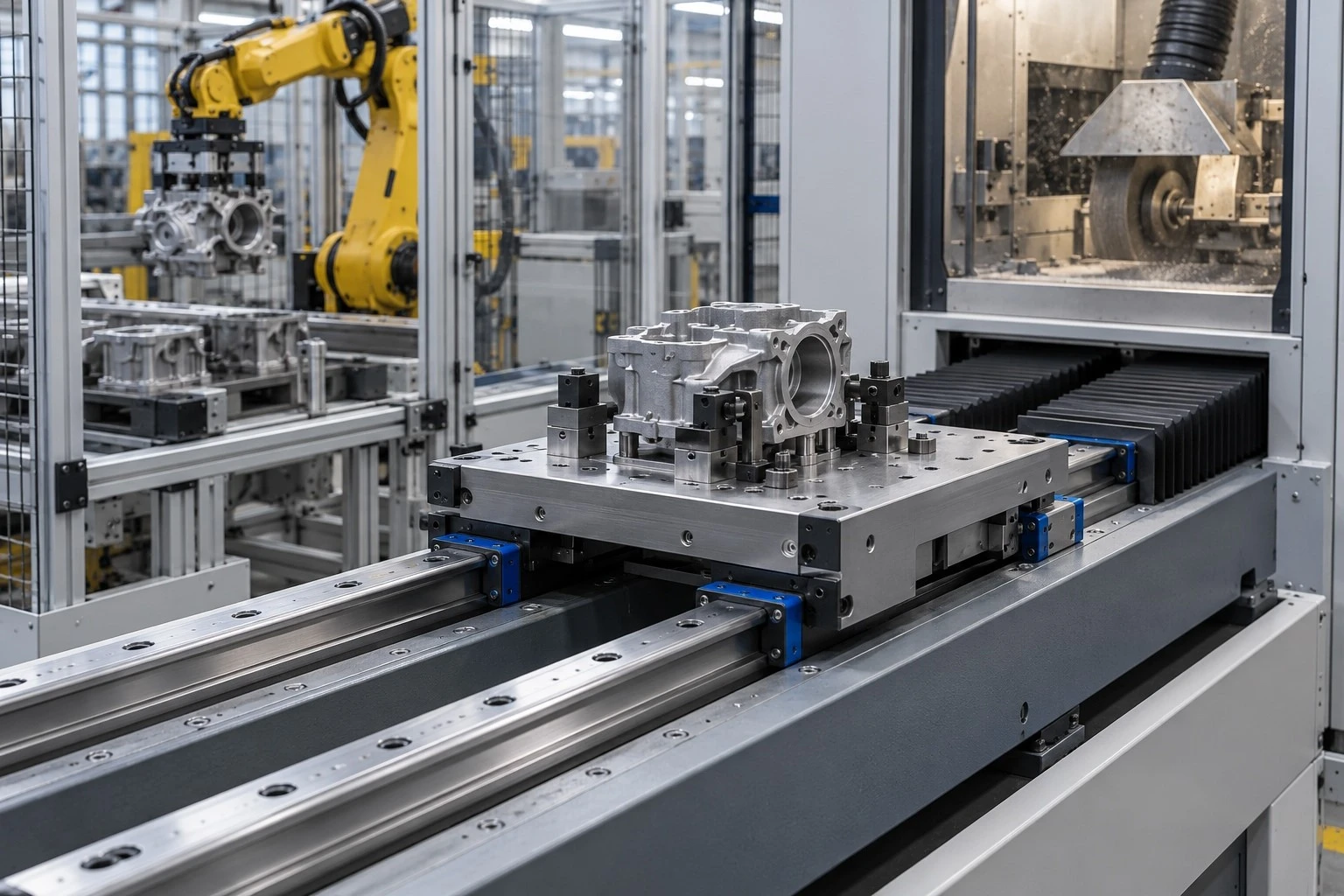

Awtomazzjoni Industrijali

Għal pjastri tat-trasferiment u unitajiet ta 'pożizzjonament li jinsabu ħdejn proċessi li jiġġeneraw il-partiċelli. Ikkunsidra l-veloċità tal-ivvjaġġar, il-livelli ta 'kontaminazzjoni u l-aċċess għall-manutenzjoni meta tagħżel l-assemblaġġ.

Manifatturat minn JSM

JSM timmanifattura l-Gwida Lineari Reżistenti għat-Trab bħala parti mill-firxa tal-prodotti tal-moviment lineari tagħha. Zhejiang Jinshanmen Transmission Technology Co., Ltd topera fabbrika ta '20,000 m² b'magni tat-tħin ta' preċiżjoni u ċentri ta 'magni CNC.

Aħna nipprovdu linji gwida u vaguni u nipprovdu servizzi OEM / ODM għal manifatturi ta 'tagħmir u xerrejja industrijali. Il-faċilitajiet tagħna għat-trattament tal-wiċċ jinkludu spezzjoni tal-ħxuna tal-kisi u tagħmir għall-ittestjar tal-isprej tal-melħ. Jekk applikazzjoni tinvolvi wkoll espożizzjoni għall-umdità jew għall-korrużjoni, ir-rekwiżiti tat-trattament tal-wiċċ jistgħu jiġu riveduti flimkien mal-konfigurazzjoni tas-siġillar.

Tgħallem aktar dwar JSM

FAQ

Q: Nista 'nżid il-pakkett ta' protezzjoni msaħħa ma' ġarr HB eżistenti?

A: L-adegwatezza tal-retrofit teħtieġ konferma. Ibgħat il-kodiċi tal-ġarr sħiħ, ritratti u spazju ta 'installazzjoni disponibbli sabiex JSM ikun jista' jiċċekkja l-kompatibilità qabel ma jsiru l-partijiet ta 'sostituzzjoni.

Q: ġarr JSM jista 'jissostitwixxi ġarr ta' marka oħra fuq ferrovija eżistenti?

A: Assumix kompatibilità bbażata fuq id-daqs nominali biss. Ipprovdi l-identifikazzjoni eżistenti tal-ferrovija u tal-ġarr, id-dimensjonijiet tal-immuntar u l-eżattezza meħtieġa għar-reviżjoni.

Q: Jistgħu l-wipers u l-barraxa ta 'sostituzzjoni jiġu ordnati separatament?

A: Ikkuntattja lil JSM bil-mudell tal-ġarr u l-kodiċi tal-protezzjoni biex tikkonferma d-disponibbiltà tal-aċċessorji. Inkludi ritratt tal-komponenti eżistenti jekk l-informazzjoni oriġinali tal-ordni ma tkunx disponibbli.

Q: X'inhuma l-kwantità minima tal-ordni u l-ħin taċ-ċomb?

A: Itlob konferma għall-ispeċifikazzjoni eżatta tal-assemblaġġ u l-kwantità. Dawn għandhom jiġu miftiehma fil-kwotazzjoni aktar milli preżunti mid-daqs tal-prodott biss.

Itlob Kwotazzjoni

Għal kwotazzjoni ta 'Gwida Lineari Reżistenti għat-Trab, ibgħat it-tul tal-ferrovija tiegħek, il-kwantità tal-ġarr, it-tagħbija, il-veloċità tal-ivvjaġġar u deskrizzjoni tat-trab jew ċipep involuti. Tpinġija tal-installazzjoni tgħin lil JSM jirrevedi l-konfigurazzjoni u r-rekwiżiti tal-immuntar.

Itlob Kwotazzjoni Custom
