Gwidi Lineari ta'-Preċiżjoni Għolja: Kif il-Preload u d-Disinn Jaffettwaw l-Eżattezza u l-Prestazzjoni

Introduzzjoni

Fil-manifattura moderna u tagħmir awtomatizzat, preċiżjoni għolja-gwidi linearisaru komponenti ewlenin għall-kisba ta 'moviment lineari preċiż. Kemm jekk huma għodod tal-magni CNC, robots, tagħmir semikonduttur, jew strumenti ta 'kejl ta' preċiżjoni, kollha jiddependu fuq gwidi lineari biex jipprovdu kontroll tal-moviment stabbli, bla xkiel u baxx-żball. Madankollu, ħafna inġiniera jiffaċċjaw sfida komuni matul il-proċess tal-għażla u tad-disinn: kif jiġi żgurat li l-gwidi lineari ta'-preċiżjoni għolja jżommu preċiżjoni u prestazzjoni stabbli taħt kundizzjonijiet operattivi li jvarjaw? It-tweġiba tinsab f'żewġ fatturi ewlenin: preload u aspetti oħra tad-disinn. Dawn jiddeterminaw l-eżattezza attwali, it-tul tal-ħajja, u l-prestazzjoni tal-gwida lineari. Għalhekk, dan l-artikolu ser jidħol f'dawn il-varjabbli li jaffettwaw l-eżattezza u l-prestazzjoni biex jgħinek tagħmel għażliet u disinji aħjar.

X'inhu Preload?

Qabel ma tiddiskuti l-prestazzjoni ta' gwidi lineari ta'-preċiżjoni għolja, il-fehim tal-kunċett ta' preload huwa kruċjali. It-tagħbija minn qabel tinkiseb billi żżid ftit it-tneħħija tal-elementi tal-irrumblar (blalen jew rombli) biex toħloq stat ta 'clearance żero jew negattiv fis-sistema, u b'hekk tiġi eliminata l-backlash mekkaniku u tittejjeb ir-riġidità tas-sistema.

Ir-Rwol tal-Preload

• Riġidità Mtejba:Ittejjeb ir-reżistenza tal-gwida għad-deformazzjoni taħt stress, u tiżgura l-eżattezza tal-moviment lineari.
• Eliminazzjoni ta' Backlash Mekkaniku:Inaqqas il-wobble, ittejjeb il-preċiżjoni tal-pożizzjonament u r-ripetibbiltà.
• Smoothness Mtejba tal-Moviment:Iżomm kuntatt kontinwu bejn l-elementi tal-irrumblar u l-gwida, u jnaqqas il-vibrazzjoni u l-istorbju.

Livelli ta' Preload

• Preload ħafif:Reżistenza ta' frizzjoni baxxa, li tnaqqas il-konsum tal-enerġija u ż-żieda fit-temperatura waqt moviment ta'-veloċità għolja, adattata għal xenarji ta'-veloċità għolja, baxxi-damping.
• Preload Medju:L-aktar użat, adattat għall-biċċa l-kbira tat-tagħmir industrijali li jeħtieġ kemm preċiżjoni kif ukoll effiċjenza.
• Preload tqil:Adattat għal tagħmir heavy-duty,-riġidità għolja, li jiżgura li jiflaħ tagħbijiet radjali u assjali kbar, li jiggarantixxi tħaddim stabbli taħt kundizzjonijiet ta' qtugħ jew impatt heavy-duty.

Kif Taffettwa l-Preload il-Eżattezza u l-Prestazzjoni ta' Gwidi Lineari ta'-Preċiżjoni Għolja?

Hemm kunċett żbaljat komuni li preload ogħla huwa dejjem aħjar. Madankollu, it-tagħbija minn qabel hija fil-fatt interdipendenti mal-frizzjoni, iż-żieda fit-temperatura, u l-ħajja, u b'mod sinifikanti jaffettwa l-eżattezza u l-prestazzjoni ta' gwidi lineari ta'-preċiżjoni għolja. Il-fehim tal-effetti tiegħu huwa kruċjali biex issir l-għażla t-tajba.

Preload Jaffettwa r-Ripetibbiltà

Backlash, id-distakk bejn l-elementi tal-irrumblar u r-raceway, iwassal għal pożizzjonament mhux preċiż u jnaqqas ir-ripetibbiltà tal-gwida lineari. It-tagħbija minn qabel telimina dawn il-lakuni ċkejkna waqt it-tħaddim tal-gwida, u tiżgura moviment b'lura bla xkiel tas-slajder u ttejjeb direttament ir-ripetibilità.

It-tagħbija minn qabel Taffettwa l-Kapaċità tat-Tagħbija-

Aspett ieħor importanti tal-prestazzjoni tal-gwida lineari huwa l-kapaċità ta' ġarr-tagħbija. It-tagħbija minn qabel tista' ttejjeb il-kapaċità ta' ġarr-tagħbija billi tqassam it-tagħbija b'mod aktar uniformi mal-elementi tal-irrumblar. Madankollu, preload eċċessiv jista 'jnaqqas l-abbiltà tal-gwida li tassorbi mikro-vibrazzjonijiet, li jwassal għal tnaqqis fir-reżistenza għall-impatt u żieda fil-vibrazzjoni ta'-frekwenza għolja.

It-tagħbija minn qabel Taffettwa l-Lixx tal-Moviment

L-effett tat-tagħbija minn qabel fuq il-frizzjoni u l-ilbies jaffettwa direttament l-intoppi tal-moviment tal-gwida lineari. Sistemi ta' preload ħfief tipikament ikollhom frizzjoni aktar baxxa u moviment aktar bla xkiel, li jagħmluhom aktar adattati għal applikazzjonijiet ta'-veloċità għolja. Filwaqt li l-preload għoli jipprovdi riġidità akbar, jista 'jżid il-frizzjoni bejn l-elementi rolling u raceways, tnaqqas b'mod sinifikanti l-veloċità u r-rispons tal-gwida lineari.

It-tagħbija minn qabel taffettwa l-Ħajja tas-Servizz

Preload xieraq itejjeb l-uniformità tal-kuntatt tal-ballun, u jikkontribwixxi għal ħajja ta 'servizz ta' gwida lineari ġenerali itwal. Preload mhux xieraq, bħal preload eċċessiv, iwassal għal żieda fl-istress u l-frizzjoni; filwaqt li preload insuffiċjenti jikkawża ħsara mill-impatt u pitting, li t-tnejn inaqqsu l-ħajja tas-servizz.

Fatturi oħra tad-Disinn li Jaffettwaw l-Eżattezza u l-Prestazzjoni tal-Gwidi Lineari

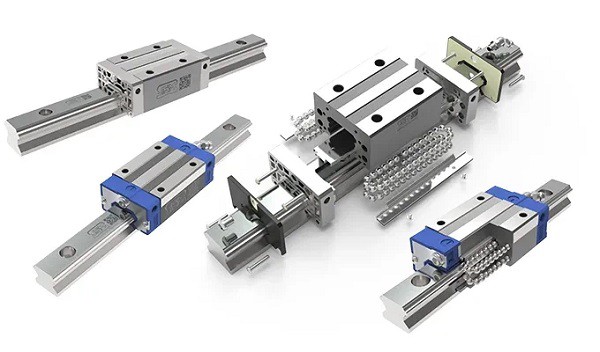

Linear guides with different designs

It-tagħbija minn qabel hija biss wieħed mill-fatturi ewlenin li jaffettwaw l-eżattezza u l-prestazzjoni ta' gwidi lineari ta'-preċiżjoni għolja. Fil-fatt, id-disinn strutturali, il-materjali, u l-preċiżjoni tal-magni tal-gwida nnifisha jiddeterminaw ukoll il-prestazzjoni tal-moviment finali u l-ħajja tiegħu.

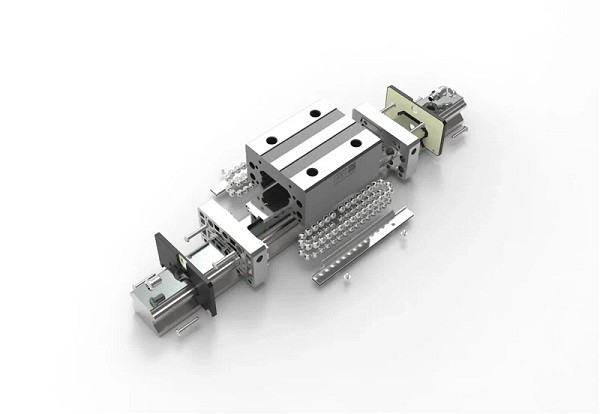

Disinn tal-Istruttura taċ-Ċirkolazzjoni tal-Element Rolling

L-istruttura taċ-ċirkolazzjoni tal-elementi tal-irrumblar tiddetermina l-intoppi tal-moviment tal-ferrovija tal-gwida. Disinn ta' ċirkolazzjoni ta' erba-ringieli, pereżempju, iżid iż-żona ta' kuntatt u l-angolu ta' kuntatt tal-blalen tal-azzar, u jipprovdi riġidità ogħla u kapaċità ta' ġarr-tagħbija. Jekk id-disinn tal-istruttura taċ-ċirkolazzjoni huwa fqir, il-blalen tal-azzar jistgħu jiġġammjaw jew jiċċirkolaw b'mod irregolari, u dan iwassal għal żieda fil-vibrazzjoni, ħsejjes, u aktar ripetibbiltà mnaqqsa.

Ġeometrija tal-korsa u Preċiżjoni tal-Maċinazzjoni

Ir-raceway huwa s-sors fundamentali ta 'preċiżjoni għall-binarji ta' gwida lineari; kwalunkwe żball ġeometriku se jiġi amplifikat direttament fi żball ta 'pożizzjonament. L-użu ta' disinn tal-arkata gotiku jippermetti li l-ferrovija tal-gwida żżomm kapaċità ta' ġarr ta' tagħbija-ogħla u preċiżjoni tat-tħaddim taħt tagħbijiet multi-direzzjonali. Fl-istess ħin, it-tħin ultra-preċiżjoni tar-raceway inaqqas b'mod effettiv il-mewġ tal-wiċċ, jagħmel il-moviment aktar lineari u stabbli, inaqqas il-mikro-vibrazzjonijiet, u jżomm l-istabbiltà tal-pożizzjonament.

Kuntatt Angolu u Arranġament Ball Azzar

L-arranġament komuni tal-ballun ta 'l-azzar ta' 45 grad × 4-filliera jista 'fl-istess ħin jiflaħ tagħbijiet magħquda f'erba' direzzjonijiet (fuq / isfel u xellug / lemin), u huwa l-aktar struttura użata għal binarji ta 'gwida ta' preċiżjoni għolja. Arranġament mhux xieraq tal-ballun jista 'jwassal għal forzi żbilanċjati, li jfixklu t-trajettorja tal-moviment u jnaqqas ir-ripetibbiltà. Angolu ta 'kuntatt akbar tipikament jirriżulta f'riġidità ogħla u reżistenza għat-tagħbija eċċentrika, iżda żżid ukoll il-frizzjoni tat-tidwir, li taffettwa l-intoppi.

Riġidità tal-Istruttura tas-Slider

F'ambjenti ta' magni ta'-preċiżjoni għolja, strutturi ta' slider differenti jaffettwaw il-prestazzjoni ġenerali:
• Strutturi rinfurzati slider itejbu r-reżistenza għat-torsjoni u l-liwi.
• Sliders itwal iżidu t-tul ta 'appoġġ u jtejbu l-istabbiltà tal-pożizzjonament.
• Ħxuna tal-ħajt insuffiċjenti tista 'tikkawża mikro-deformazzjoni, li twassal għal drift ta' preċiżjoni.

Materjali u Proċessi ta' Trattament tas-Sħana

It-tagħbija minn qabel ittejjeb ir-riġidità ta'-qasir żmien, filwaqt li l-materjali jiddeterminaw jekk il-ferrovija ta' gwida tistax iżżomm l-eżattezza ta'-tul fit-tul. Għoli-azzar tal-kromju tal-karbonju u proċessi ta 'trattament tas-sħana ta' preċiżjoni jiddeterminaw l-ebusija għolja u r-reżistenza għall-ilbies ta 'gwidi lineari tal-azzar tal-karbonju. Trattament tas-sħana instabbli jista 'faċilment jikkawża mikro-deformazzjoni jew rilaxx tal-istress fil-ferrovija tal-gwida, li jaffettwa d-dritta u l-eżattezza-fit-tul tiegħu.

Struttura tal-lubrikazzjoni u s-siġillar

Il-lubrikazzjoni u l-protezzjoni ta 'spiss ikollhom impatt aktar dirett fuq il-ħajja tal-ferrovija tal-gwida minn preload. Siġilli eċċellenti tat-tarf tat-tarf u strutturi tal-barraxa effettivament jipprevjenu trab, lima tal-ħadid, u impuritajiet oħra milli jidħlu fir-raceway, tevita kontaminazzjoni li żżid ir-reżistenza għat-tidwir jew tikkawża xedd lokalizzat. Sadanittant, il-mibnija -fil-ġibjun taż-żejt u l-kanal tal-lubrikazzjoni awtomatiku jipprovdu kontinwament film taż-żejt lubrikanti, inaqqas il-frizzjoni niexfa, itejjeb l-istabbiltà operattiva, u jestendu l-ħajja tas-servizz.

Adattabilità tal-wiċċ tal-immuntar

L-eżattezza finali ta' gwida lineari ta'-preċiżjoni għolja tiddependi mhux biss mid-disinn tal-ġisem tagħha iżda wkoll fuq il-kwalità tal-wiċċ tal-immuntar. Installazzjoni mhux xierqa tista 'twassal għal bidliet fil-preload, żieda fil-frizzjoni, u żbalji ta' pożizzjonament akkumulati. Anke jekk il-gwida nnifisha għandha preċiżjoni għolja, l-iżbalji ta 'assemblaġġ jistgħu jamplifikaw dawn il-kwistjonijiet, u jagħmluha diffiċli li tiġi garantita-eżattezza operattiva fit-tul.

Konklużjoni

Il-kisba ta' prestazzjoni ottimali fi gwidi lineari ta'-preċiżjoni għolja mhix dipendenti fuq parametru wieħed, iżda pjuttost fuq l-effetti magħquda ta' preload, disinn strutturali, materjali u makkinar, lubrikazzjoni u installazzjoni. Biss billi jibbilanċjaw b'mod komprensiv dawn il-fatturi jistgħu gwidi lineari ta'-preċiżjoni għolja jiksbu preċiżjoni għolja, stabbiltà għolja, u ħajja twila ta 'servizz fit-tagħmir.

Bħala fornitur ewlieni ta 'soluzzjonijiet ta' moviment lineari, JSM jifhem l-impatt tal-preload u d-disinn relatat fuq l-eżattezza u l-prestazzjoni tal-gwidi lineari. Aħna impenjati li nipprovdu gwidi lineari ta'-kwalità għolja u nistgħuIppersonalizzadimensjonijiet, materjali, u finituri tal-wiċċ biex jilħqu l-bżonnijiet speċifiċi tiegħek.Ikkuntattjanabiex tikseb l-aktar gwidi lineari ta'-preċiżjoni għolja adattati għall-applikazzjoni tiegħek.
